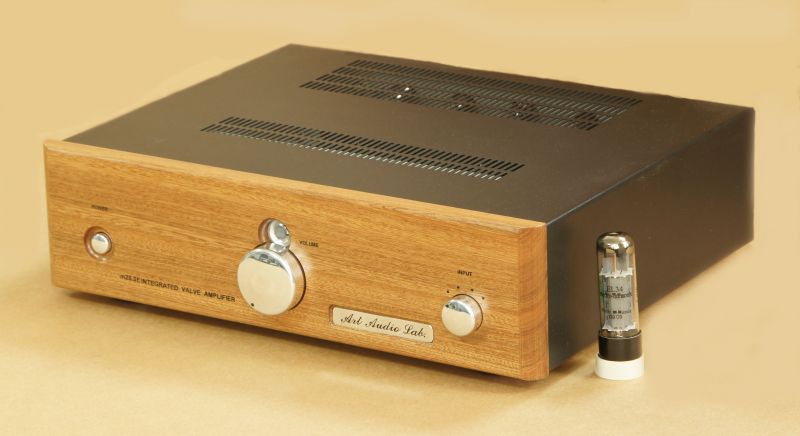

Усилитель Art Audio Lab. m220SE представляет собой стереофонический интегральный однотактный усилитель мощности, выходной каскад которого выполнен на лампах EL-34 в триодном включении, работающих в параллель.
При проектировании усилителя Art Audio Lab. m220SE основная цель заключалась в том, чтобы создать усилитель, звучание которого удовлетворило бы самого искушенного любителя качественного звука.

Для реализации данного проекта было принято решение взять за основу однотактную схему с предельно коротким путем сигнала и использованием высококачественных компонентов и выходных трансформаторов.

Конструктивно усилитель состоит из двух расположенных на общей печатной плате каналов, каждый из которых содержит всего два усилительных каскада выполненных на двух половинках двойного триода 6Н1П. Драйверный каскад имеет малое выходное сопротивление, высокую перегрузочную способность и обеспечивает надежное согласование и раскачку выходных ламп EL34, работающих в параллель.

В усилителе применены выходные трансформаторы собственного производства. Магнитопровод, трансформатора ШЛ – типа, изготовлен из высококачественной электротехнической стали марки 3425 толщиной 0,08 мм. В сердечнике трансформатора предусмотрен немагнитный зазор, для исключения насыщения током покоя выходного каскада. Первичные и вторичные обмотки выходного трансформатора для увеличения полосы пропускания имеют большое количество взаимно чередующихся секций.

Усилитель выполнен в закрытом корпусе, который изготавливается на промышленной основе с применением высокотехнологичного оборудования..

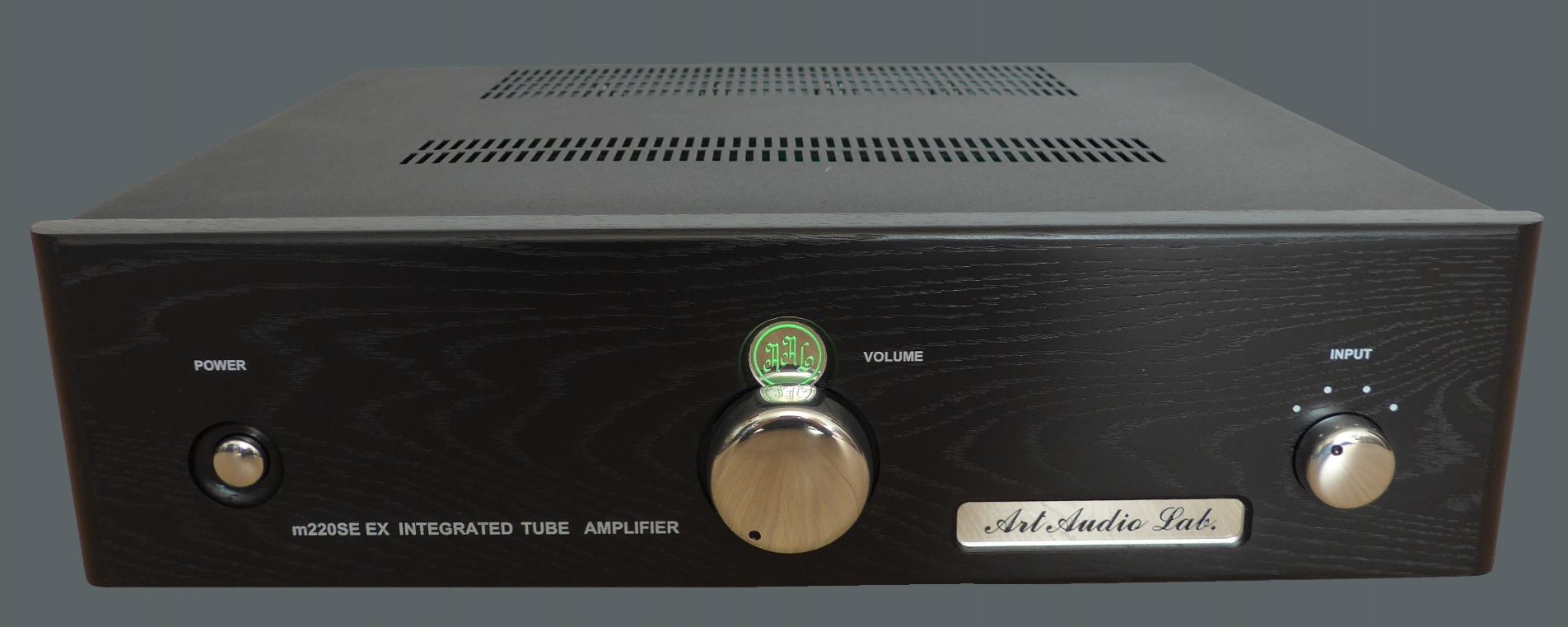

Передние панели усилителей изготавливаются из массива ценных пород дерева. На переднюю панель вынесены: ручка регулятора громкости, сетевой выключатель, переключатель селектора на четыре входа и электронно-оптический индикатор выходной мощности.

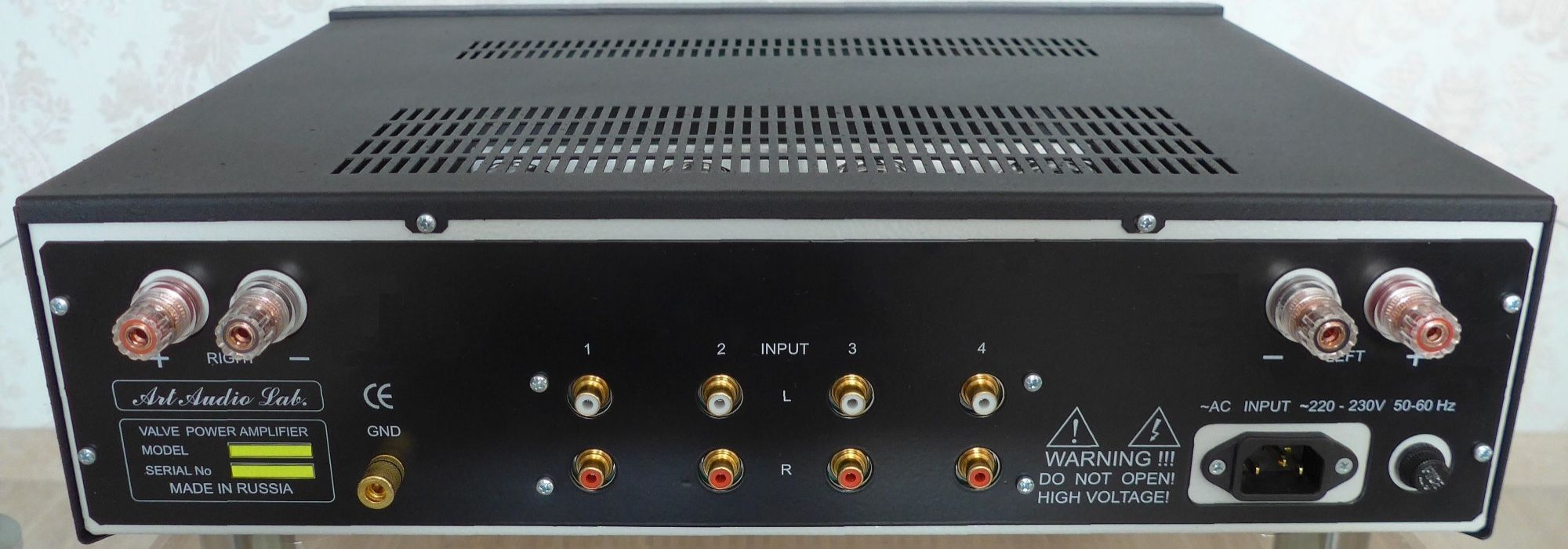

Для подключения источников сигнала усилитель имеет четыре равноценных входа, коммутируемых герконовыми реле вблизи входных разъемов.

Общее питание усилителя осуществляется от тороидального силового трансформатора, с последующим скоростным полупроводниковым диодным мостом и поканальными CLC фильтрами. Блок питания усилителя унифицирован с двухтактными моделями Art Audio Lab., но обладает большей энергоемкостью.

Усилитель оснащен системой мягкого включения «Soft Start». После нажатия кнопки «POWER» напряжение питания сначала поступает на накалы ламп. Для индикации режима прогрева накала ламп включается красная подсветка индикатора мощности усилителя. Затем, автоматически, с задержкой в одну минуту, напряжение питания подается на аноды ламп. О готовности усилителя к работе свидетельствует зеленое свечение индикатора выходной мощности усилителя. Система мягкого включения усилителя «Soft Start» позволяет экономить ресурс работы ламп.

Данная модель усилителя может быть выполнена в исполнении Art Audio Lab. m220SE ЕХ (excellent). Такое исполнение предусматривает применение High-End комплектующих "For Audio": высококачественных резисторов, фольговых переходных конденсаторов, RCA разъемов.

Стоимость модели Art Audio Lab. m220SE EX - 119 900 руб.
