Эксклюзивный однотактный усилитель Art Audio Lab.
New!!!

Эксклюзивный однотактный усилитель Art Audio Lab. "Madrigal".

Производитель: Art Audio Lab.

Цена: 299900 руб.

При проектировании модели ArtAudioLab. "Madrigal"  основная цель заключалась в том, чтобы создать усилитель, звучание которого удовлетворило было самого искушенного любителя музыки.

Для реализации данного проекта была разработана однотактная схема на легендарном прямонакальном триоде 300B, с предельно коротким путем сигнала и использованием высококачественных компонентов. Чтобы увеличить энергоемкость источника питания и исключить взаимное влияния каналов  друг на друга, усилитель спроектировали в виде двух моноблоков.

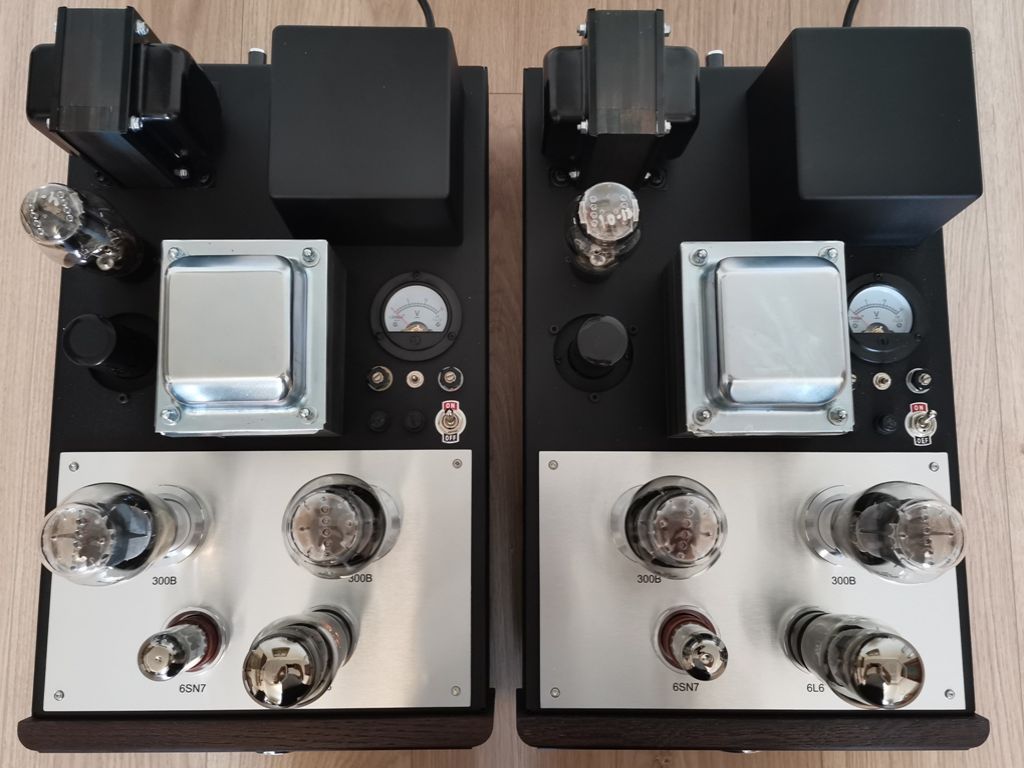

Для увеличения выходной мощности выходной каскад моноблоков выполнен на двух тщательно отобранных триодах 300В, включенных в параллель. Эффективную раскачку выходного каскада обеспечивает драйвер на лампе 6L6. Входной каскад усилителя выполнен по каскодной схеме (SRPP) на лампе 6SN7 (6Н8С) и гальванически связан с драйвером. Подобные схемотехнические решения позволяют исключить переходные конденсаторы в межкаскадных связях и добиться наилучших звуковых характеристик усилителя.

Выходной трансформатор собственного изготовления. Магнитопровод состоит из набора Ш-пластин сечением более 30 см2, которые отштампованы из высококачественной электротехнической стали марки  M6. Первичные и вторичные обмотки выходного трансформатора для увеличения полосы пропускания имеют большое количество взаимно чередующихся секций.

Блок питания каждого моноблока выполнен на кенотроне 5U4G (5Ц3С) с CLC-фильтрами, дросселем высокой индуктивности, пленочными и электролитическими конденсаторами высокой емкости фирм Mundorf и Nichicon "Muse".

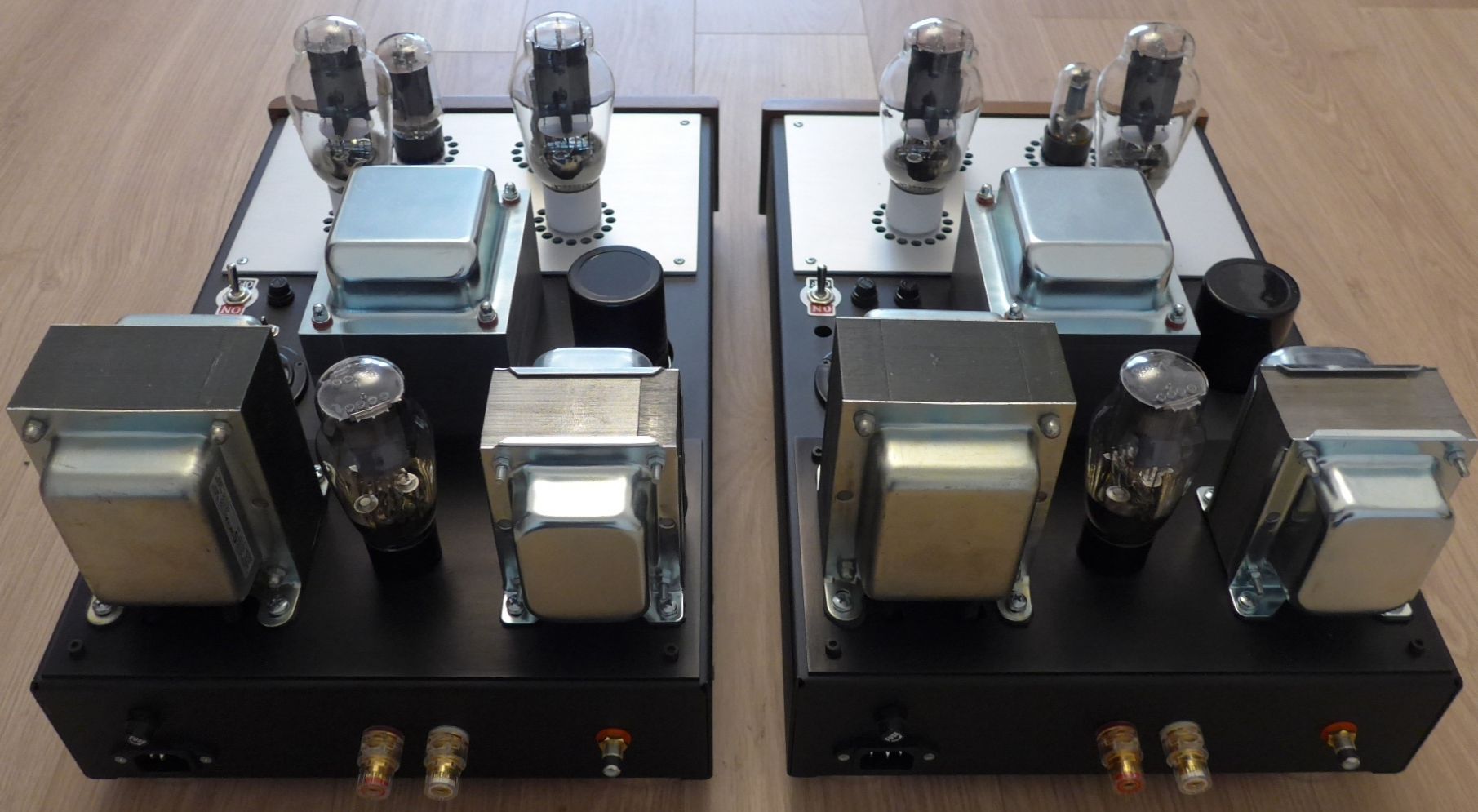

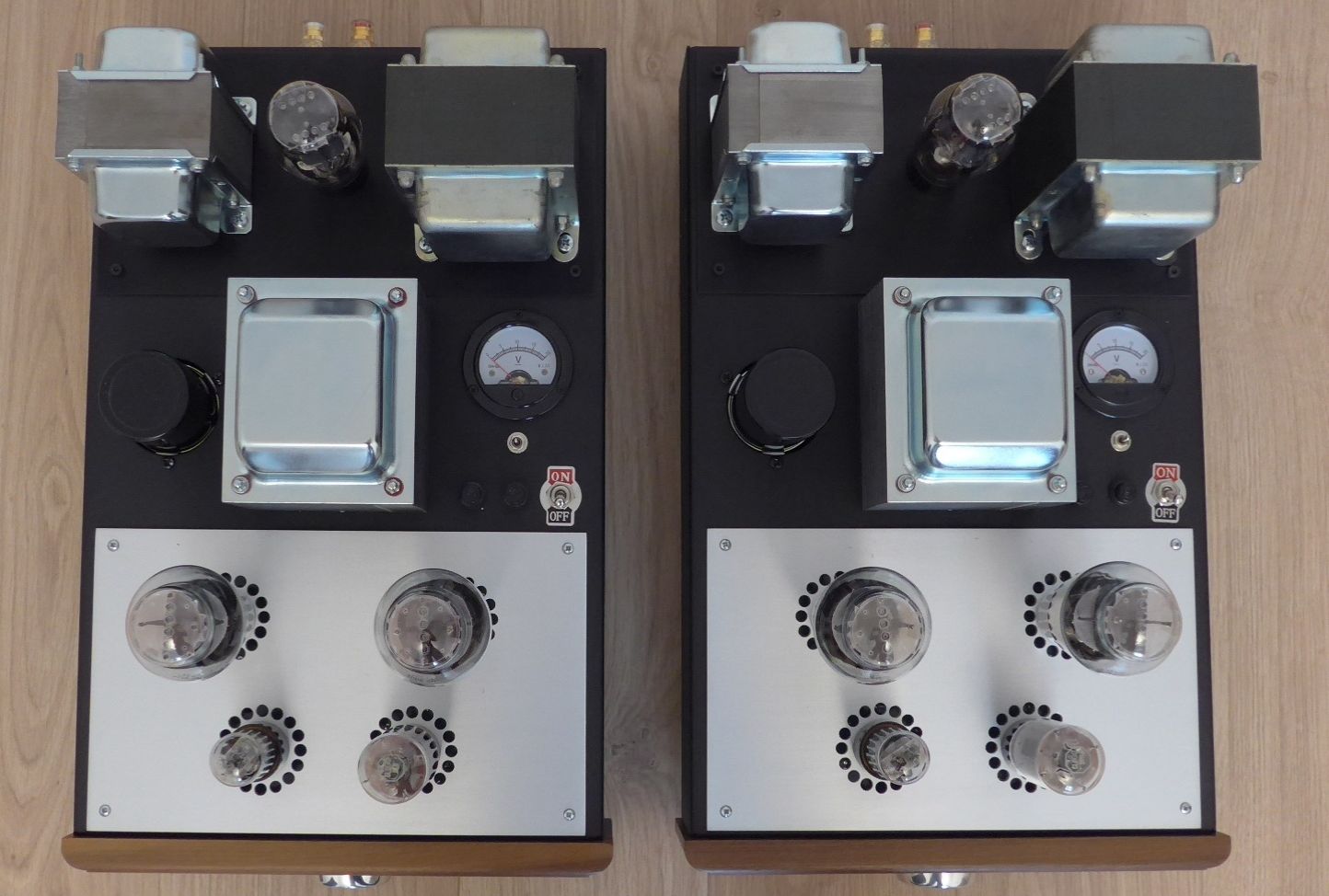

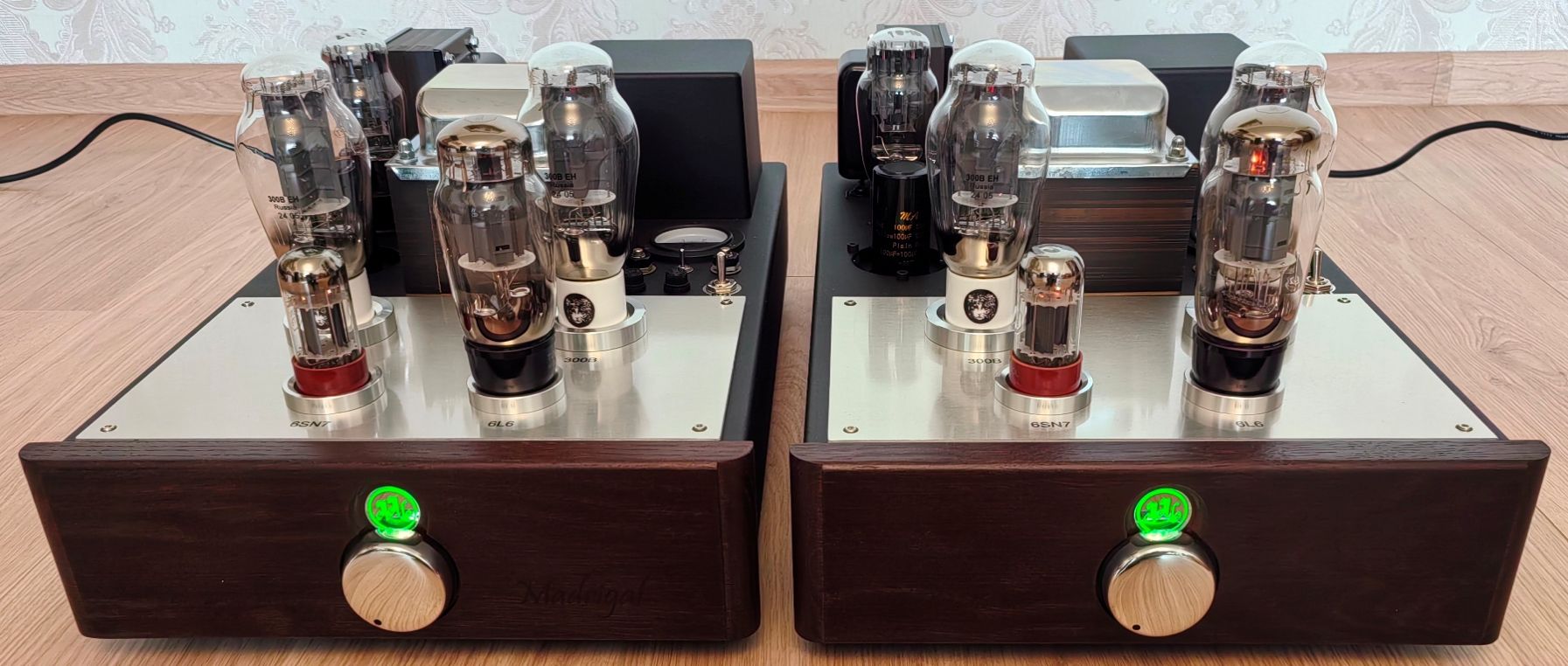

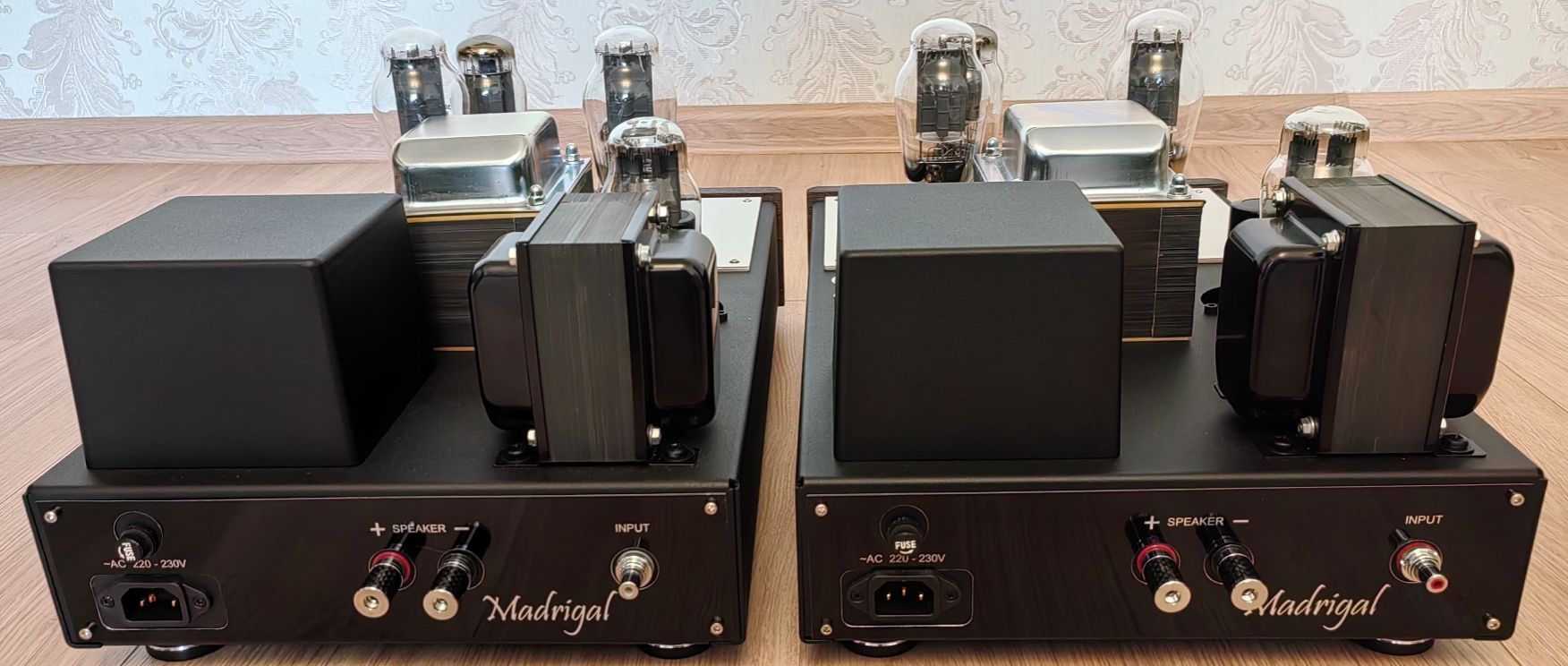

Конструкция моноблоков выполнена на шасси из алюминия с открытыми лампами и трансформаторами.  Передние панели моноблоков изготавливлены из массива ценных пород ореха или красного дерева. На переднюю панель вынесены ручка регулятора громкости и индикатор включения в виде логотипа фирмы. Для контроля и подстройки токов покоя выходных ламп усилитель оснащен стрелочным индикатором.

Моноблоки имеют систему мягкого включения «Soft Start». О готовности усилителя к работе свидетельствует зеленое свечение индикатора выходной мощности усилителя. Система мягкого включения усилителя «Soft Start» позволяет экономить ресурс ламп.

Моноблоки  является функционально законченной конструкцией. Достаточно высокая входная чувствительность позволяет использовать моноблоки самостоятельно, без предварительного усилителя.



                                                                                               Технические характеристики



Выходная лампа                             Electro-Harmonix 300B Gold Grid
Режим работы ламп                                               Однотактный, класс А
Номинальное входное сопротивление                  100 кОм
Входная чувствительность                           750 мВ
Номинальное сопротивление нагрузки                        4 Ом - 8 Ом
Максимальная выходная мощность                             18 Вт
Диапазон воспроизводимых частот                          10 Гц - 20 кГц
Неравномерность частотной характеристики           1 дБ
Питающая сеть                                                                220 В, 50-60 Гц
Поребляемая мощность одного моноблока 160 Вт
Габаритные размеры моноблока (Ш х Г х В) 310 мм × 500 мм × 240 мм
Масса одного моноблока 20 кГ
